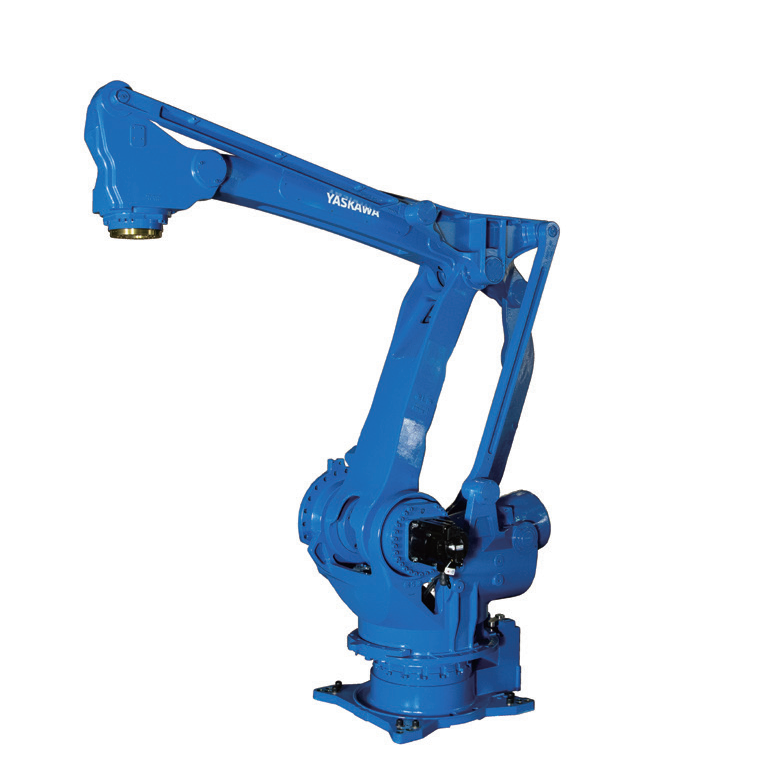

4軸垂直多關節
負載：190Kg
動作範圍：3159mm
控制櫃：YRC1000
用途：搬運、碼垛
碼垛專用機型，高速穩定
全軸低功率輸出，無需設置安全栅欄，設備構成簡易
可配合專用碼垛軟件使用
| 機器人型号 | PL190 | |
|---|---|---|
| 适用控制櫃 | YRC1000 | |
| 設置 | F | |
| 自由度 | 4 | |
| 可搬質量 | 190kg | |
| 垂直伸長度 | 3024mm | |
| 水平伸長度 | 3159mm | |
| 重複定位精度*2 | 0.5mm | |
| 動作範圍 | S軸（旋轉） | -180° ~ +180° |
| L軸（下臂） | -45° ~ +90° | |
| E軸（肘） | - | |
| U軸（上臂） | -120° ~ +15.5° | |
| R軸（手腕旋轉） | - | |
| B軸（手腕擺動） | - | |
| T軸（手腕回轉） | -360° ~ +360° | |
| 最大速度 | S軸（旋轉） | 140°/s |
| L軸（下臂） | 145°/s | |
| E軸（肘） | - | |
| U軸（上臂） | 145°/s | |
| R軸（手腕旋轉） | - | |
| B軸（手腕擺動） | - | |
| T軸（手腕回轉） | 420°/s | |
| 容許力矩 | R軸（手腕旋轉） | - |
| B軸（手腕擺動） | - | |
| T軸（手腕回轉） | - | |
|
容許慣性力矩 （GD2/4） |
R軸（手腕旋轉） | - |
| B軸（手腕擺動） | - | |
| T軸（手腕回轉） | 90kg.m2 | |
| 本體質量 | 1680kg | |
| 電源容量*3 | 9.5kVA | |
*1：F=置地式，W=挂壁式，C=倒挂式，S=支架式(挂壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：僅限搬運用途
*5：推薦動作範圍（1600*1600*2363mm）。在推薦動作範圍外動作的時候可能會産生震動。
